車刀量角儀,齒輪范成儀

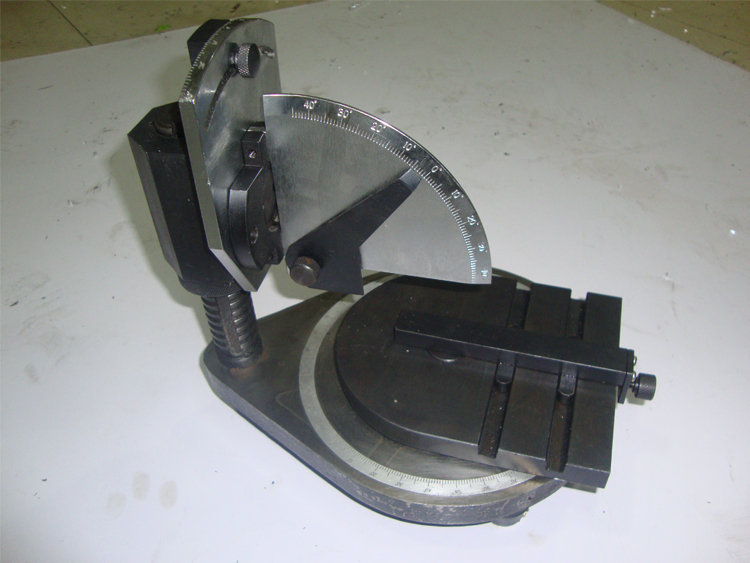

本車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。

主要參數：

材料：45#鋼

測量范圍：（1）前角、（2）后角、（3）量傾角、（4）主（副）偏角

規格尺寸：長280x寬250x高240mm.

功能特點：

本產品用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。

主要參數：

1、配模數m=10 m=20齒條插齒刀各一把

2、外型尺寸/320*310*110mm（長×寬×高）

同一模數m=2 兩扇形齒輪（Z1=130 ，Z2=80）

3、大扇形分度圓直徑260mm，適用于M=20齒條，小扇形分度圓直徑160，適用于M=8齒條

說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。
